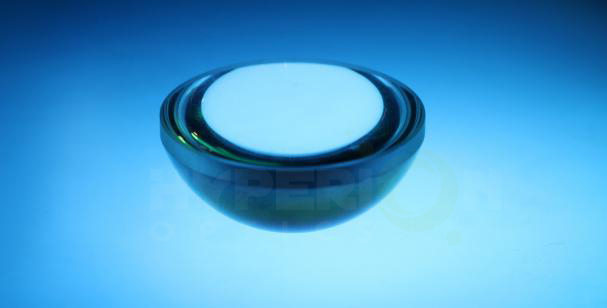

非球面镜头

  • INTRODUCTION


Optical Machining Centers


由于非球面的表面轮廓与简单的镜片相比显着减少或消除了光学像差,所以非球面镜片至少有一个表面不是真正的球体,它镜片光学设计阶段被更广泛地利用。



使用非球面来代替更复杂的多元件球形系统导致光学装置的结果可以更紧凑,更轻,传输更多光线并且在某些情况下比多透镜球形设计更具成本效益。



在Hyperion Optics公司,我们配备Optotech非球面机器,为客户提供轮廓确定性微研磨(CDMG)服务,利用计算机数控机器的精度和可重复性来研磨光学形状。我们首先研磨最适合的球体,以去除散装材料,并将非球面形状从边缘转移到中心的光学材料中。我们制造能力的典型材料有光学玻璃,ZnSe,ZnS,BaF2,GaAs和硫属化物玻璃 。我们也接受客户提供的材料。


光学加工中心的能力:


  • 容量从5毫米到400毫米
  • 1000至24,000 rpm的刀具主轴
  • 自动曲线校正
  • 工具和工件探测系统
  • 双刀具主轴选项



遵循这样的制造程序,不需要额外投资用于球体基材和制备的模具和加工夹具,为客户提供快速且高效的开始时间表。在非球面部分接地的情况下,将进行轮廓仪测量并将测量数据传输给抛光机。在我们的抛光过程中,我们经验丰富的操作员可以控制1微米以内的非球面形状误差(取决于部件的直径)。

Hyperion Optics重视客户提供的每一个机会;我们的典型最小起订量是两件用于客户端的光学性能认证目的;我们快速的非球面原型制作已成为我们最受客户低比率初始生产LRIP项目欢迎的服务之一。我们可以同时处理球面和非球面零件,以实现客户的目标或目镜设计,从而确保可靠的时间线管理以满足LRIP严格的时间要求。同时,我们还提供具有竞争力的定价服务的涂层套餐服务于这个快速原型设计概念。


我们的快速非球面原型/ LRIP服务包括:

1.当您的系统中现成的非球面部件无法完美配合时,Hyperion Optics可根据您的系统级光学要求设计和制造精密非球面透镜。

2.建立打印,Hyperion Optics制作非球面镜片并通过打印提供检测报告。

3.根据您提供的样品进行逆向工程,Hyperion Optics对非球面透镜部件或透镜系统级产品进行深入测绘和光学性能测试,重新设计和优化,包括制造和组装。

请立即联系我们的领域专家,了解Hyperion Optics可以帮助您完成项目。

还在寻找非球面镜片制造商 ?现在给我们留言。


Asphere Lens manufacturing



Manufacturing Limits for Aspheric Surfaces

Based on Form Error Tolerance

Form Error > 2μm Lower Resolution Profilometry (2-D)1

Attribute

Minimum

Maximum

Diameter (mm)

3

250

Local Radius (mm)

-8 (Concave)

Sag (mm)

0

502

Departure (mm)

0.01

20

Included Angle (°)

0

120


Form Error 0.5 – 2μm Higher Resolution Profilometry (2-D)1

Attribute

Minimum

Maximum

Diameter (mm)3

3

250

Local Radius (mm)

-12 (Concave)

Sag (mm)

0

252

Departure (mm)

0.01

20

Included Angle (°)

0

150


Form Error < 0.5μm Interferometry with Stitching (3-D)

Attribute

Minimum

Maximum

Diameter (mm)3

3

250

Local Radius (mm)

-13 (Concave)

Sag (mm)

0

252,4

Departure (mm)

0.002

1

Included Angle (°)

0

120+5
